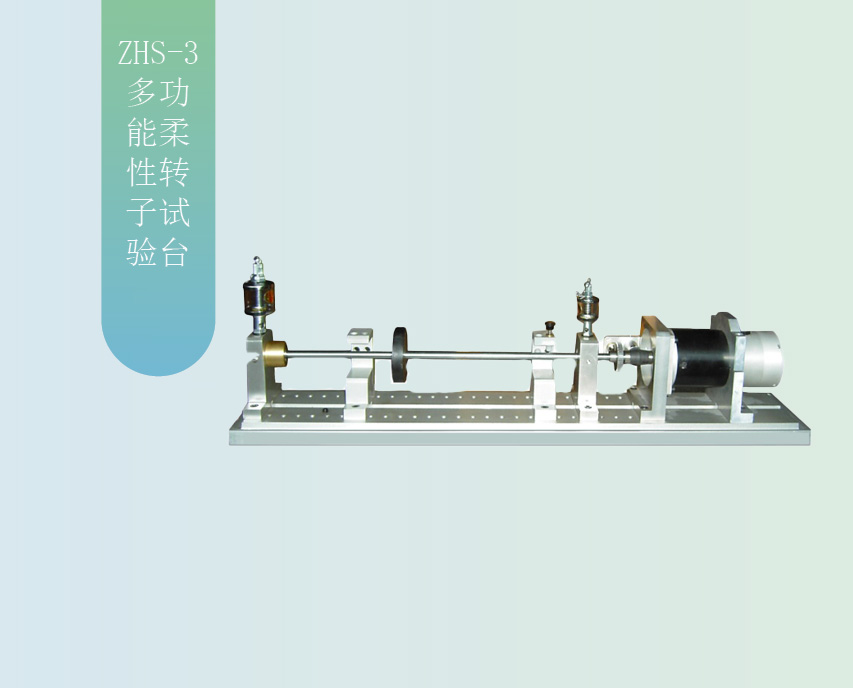

本试验台主要用于教学演示以及做动态试验研究用.其特点是结构紧凑、体积小、运转方便、演示项目多、测试手段先进。台面为球墨铸铁，支架为铝合金，总重量为45kg，使用一段时间后含油轴承需浸32#机油。

主轴Φ10×400、Φ10×510（直径可根据用户需要做到最大Φ16）

ZHS-3型转子实验台，配合STS1000+STS3000（完整版）采集系统可以完成以下实验：

STS1000多功能柔性转子实验系统是高等院校、科研院所、生产部门进行柔性转子多种振动实验的实验设备。 它可以模拟多种旋转机械的振动情况， 并可通过STS3000数据采集系统与STS1000多功能柔性转子系统对系统振动情况（转速、振幅、相位、位移）进行采集、测量与分析。该系统可以进行转子动平衡、临界转速、油膜涡动、摩擦振动、启停机分析等实验，是一套非常适合于科研、教学和培训演示的转子实验系统。

1、可完成实验：1）非接触式轴的径向振动和轴向位移测量、2）速度传感器进行轴承座振动的测量、3）速度传感器进行转子台体振动的测量、4）转速传感器进行轴承转速的测量、5）转子临界转速测试、6）改变转子结构对临界转速的影响、7）滑动轴承的油膜涡动现象、8）转子转动过程中摩擦引起的振动、9）转子振动的基频、倍频和半频、转子启停机的三维谱阵分析等
2、试验台由试验台、测量传感器、4通道24位AD数据采集仪、放大器、工程测试与信号分析软件等组成。
1）试验台: 直流电机，调速范围：0～10000转/分,1个；数显式调速器，1个；转动轴，通过联轴节连接，1套；油滑动轴承及安装支座，1套；圆盘2个；圆盘托件，2个；电涡流传感器安装支座，2个；试验台台体，1个；油杯，2个；注油壶，1个；集油壶连接软管，1根；内六角扳手，1个；安全护罩，1个。
2）测量传感器：Ø5型电涡流位移传感器（含前置器、延长线、连接线），用于测量位移信号，2套；光电转速传感器，用于测量转速信号，1套；CD磁电式速度传感器，带磁座、连接线，1套；信号连接电缆线，3根；
3）4通道24位采集仪：采集仪，4通道，可以测量转速、电涡流、速度、加速度等多种传感器的信号，用于转子试验台的数据记录，网络接口输出，1台。
4）工程测试与信号分析软件：数据采集和信号分析软件，进行加速度、速度、位移、转速等多种传感器的的数据采集和信号处理分析，能进行数据的显示、记录和导出，几十项软件分析功能，1套。

• 2014年：河南理工大学
• 2015年：清华大学、理工大学
• 2016年：广州鑫利核自动化有限公司
• 　　　　南京声驰一方测试设备有限公司

※ZHS-3  转子实验台配套系统：(不含计算机)
